Montaż kotła gazowego

 Instalacja gazowa okazała się najbardziej czasochłonna ze wszystkich instalacji, jakie przypadły mi w udziale. Fizyczne przyłączenie domu do sieci to kwestia zaledwie kilku godzin pracy, jednak cała procedura przyłączeniowa rozpoczęta jeszcze w 2015 roku, a zakończona dopiero w zeszłą sobotę to żmudna i długotrwała formalność. Na pewno dokładnie opiszę całą drogę, jaką trzeba przejść, od złożenia wniosku o wydanie warunków technicznych, przez pozwolenia, projekt, po podpisanie umowy kompleksowej i podłączenie licznika do naszej skrzynki gazowej. Pamiętajcie, że według obowiązujących przepisów przyłącza gazowe wymagają pozwolenia na budowę.

W jednym z ostatnich postów opisałam dokładnie rodzaj i model kotła gazowego, który wybrałam do swojego domu. Poprosiłam również fachowca, Pana Michała Jóźwiaka, doradcę technicznego w salonie firmowym Viessmann Silver System, zajmującego się  na co dzień optymalizacją instalacji gazowej, czyli doborem odpowiedniego urządzenia do potrzeb domu i jego mieszkańców, o wyjaśnienie najistotniejszych kwestii dotyczących wyboru i rodzajów kotłów gazowych. Wszystkie niezbędne informacje znajdziecie tutaj. W dzisiejszym poście w rolach głównych wystąpi oczywiście kocioł gazowy Vitodens 222f oraz dwaj niezbędni fachowcy – hydraulik wykonujący całą instalację centralnego ogrzewania i instalację wod.-kan. oraz uprawniony serwisant Viessmann, którego zadaniem będzie przygotowanie, konfiguracja i odpalenie kotła gazowego.

Wracając na moment do ostatniego posta, prosiliście o namiary na konfigurator systemu grzewczego. Na stronie Viessmann Silver System znajdziecie wszystkie potrzebne informacje. W zaledwie 4 krokach możecie dobrać odpowiednie urządzenie spełniające Wasze wymagania względem systemu grzewczego. Dowiecie się również, ile będzie kosztować i poznanie jego dane techniczne. Oprócz kotłów gazowych możecie wprowadzić inne urządzenia jak  pompy ciepła, kolektory słoneczne, kotły olejowe i na drewno. Uwzględnia również dodatkowe instalacje i systemy, z którymi mogą współpracować. Konfigurator jest bardzo prosty w obsłudze, wystarczy odpowiedzieć na kilka pytań. Poniżej przykładowa konfiguracja.

1.Wprowadź dane dotyczące instalacji w Twoim domu

ze zbiornikiem warstwowym 100 litrów cena netto: na zapytanie ze zbiornikiem 130 litrów z wężownicą cena netto: na zapytanie >  wyślij zapytanie ofertowe

Vitodens 222-F Kompaktowy stojący kocioł kondensacyjny z zabudowanym zbiornikiem c.w.u.: 2,6-26/29,3 kW zbiornik warstwowy c.w.u. 100 litrów (moc na c.w.u.: do 29,3 kW) lub zbiornik 130 litrów z wężownicą grzewczą (moc na c.w.u: do 23,7 kW) kocioł z palnikiem promiennikowym MatriX i systemem kontroli i optymalizacji spalania Lambda Pro Control z wymiennikiem Inox-Radial ze stali szlachetnej i 10-letnim okresem gwarancji regulator pogodowy Vitotronic 200 z dużym kolorowym wyświetlaczem dotykowym menadżer energii pozwala kontrolować zużycie gazu i energii elektrycznej, aktualną moc z jaką pracuje kocioł i rozkład temperatury w zasobniku c.w.u. >  dane techniczne >  więcej o Vitodens 222-F

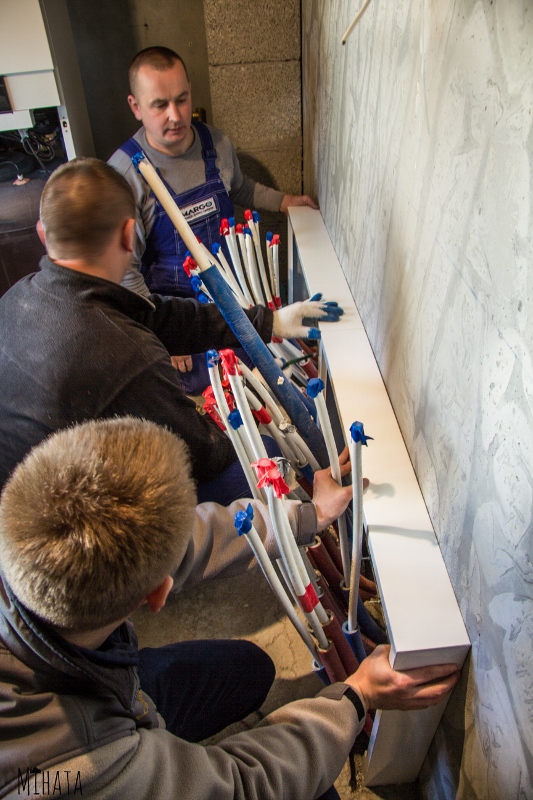

Montaż szafek rozdzielaczowych do centralnego ogrzewania podłogowego i instalacji wodnych.





Pan Grzesiek w niebieskim uniformie 🙂





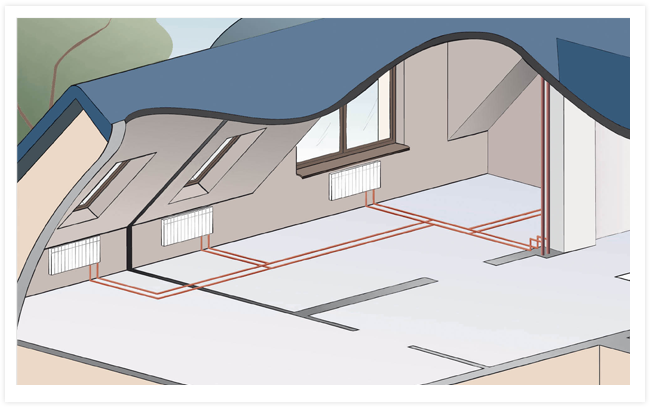

Według statystyk nadal najczęściej stosowanym system rozprowadzania instalacji jest układ trójnikowy, czyli jeden przewód zasila kilka punktów czerpalnych.



źródło: kan-therm.com

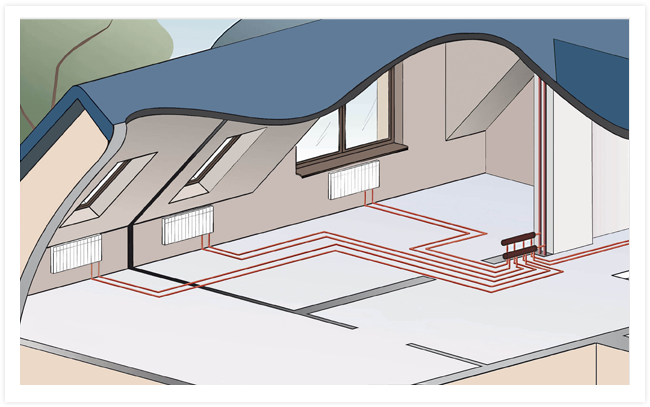

W moim przypadku zdecydowaliśmy się na układ rozdzielaczowy, który jest mniej awaryjny, a wszystkie punkty czerpalne zasilane są z jednego rozdzielacza.



źródło: kan-therm.com

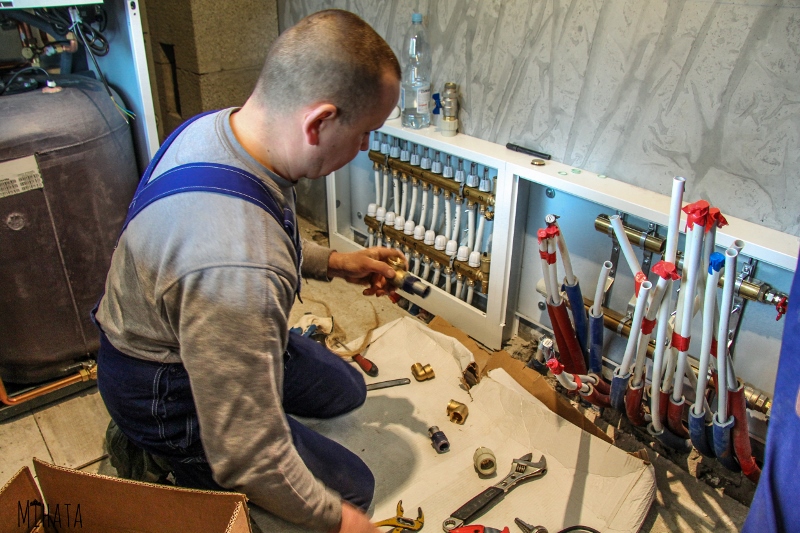

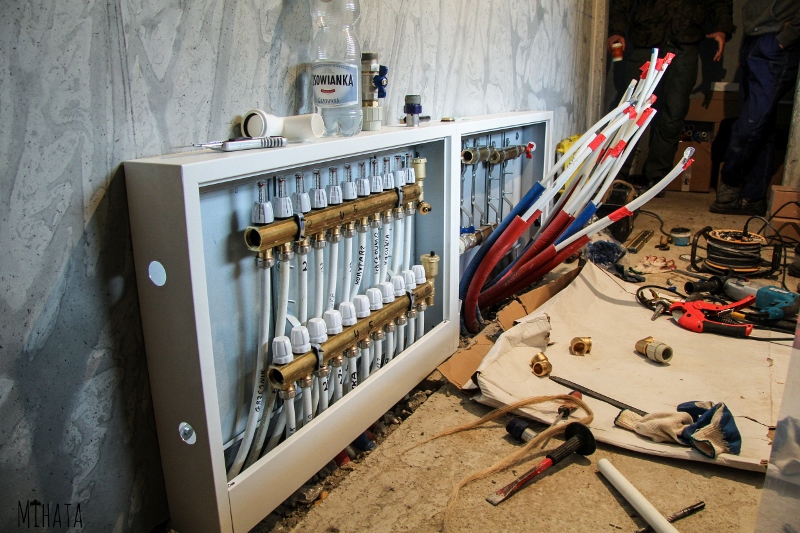

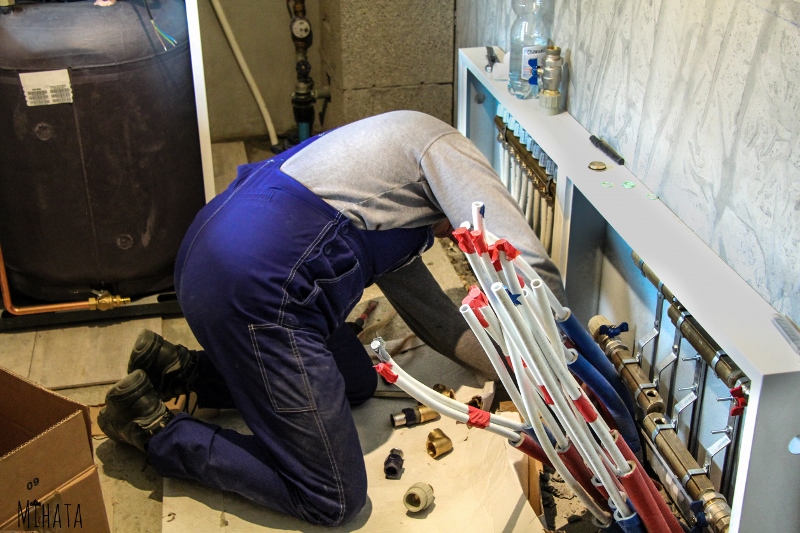

Uzbrajanie rozdzielaczy centralnego ogrzewania i ciepłej wody użytkowej, czyli montaż zaworów kulowych, odpowietrzników i belek rozdzielaczowych do wyprowadzenia instalacji.

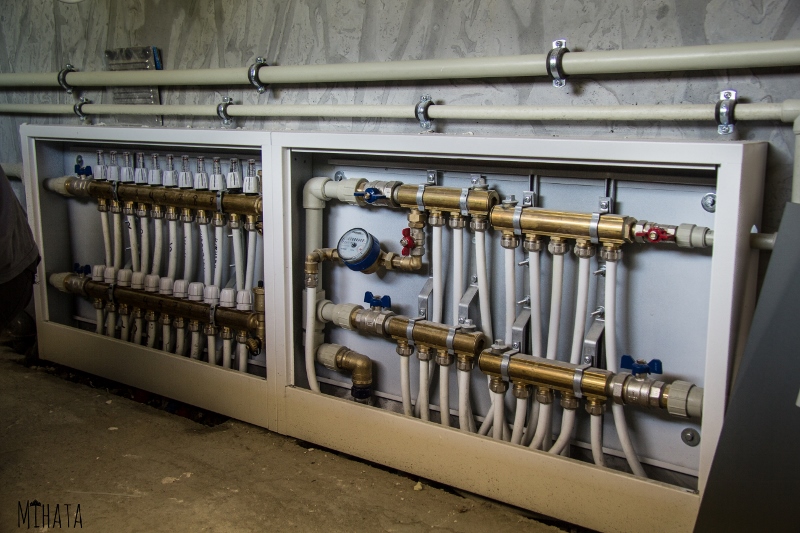

Pierwsza część szafki rozdzielczej gotowa. Jeżeli chcecie zamontować podlicznik (wodomierz ogrodowy), dzięki któremu będzie można podlewać ogród, płacąc tylko za wodę, bez opłat za ścieki to jest to odpowiedni czas. Dzięki niemu rozliczana ilość odprowadzonych ścieków pomniejszona zostanie o ilość wody zużytej do podlewania ogrodu.









Gotowe 🙂 W ten sposób mam pełną kontrolę nad każdym obwodem grzewczym rozprowadzonym pod posadzką.

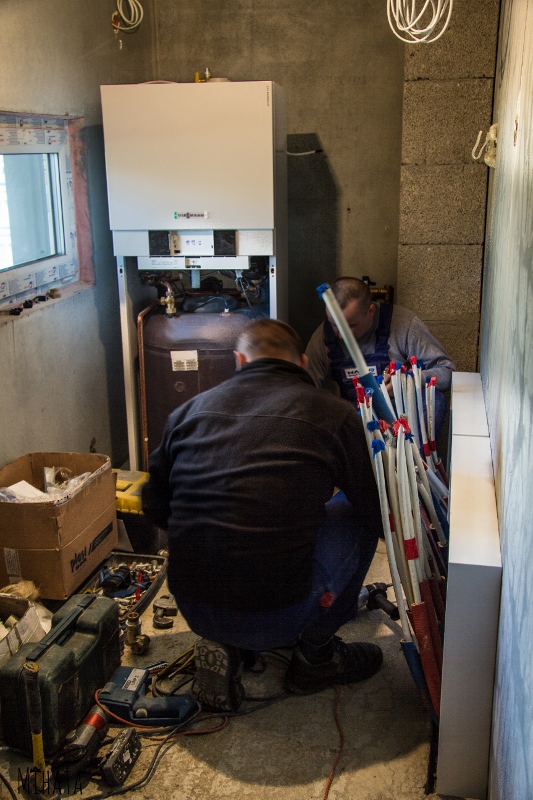

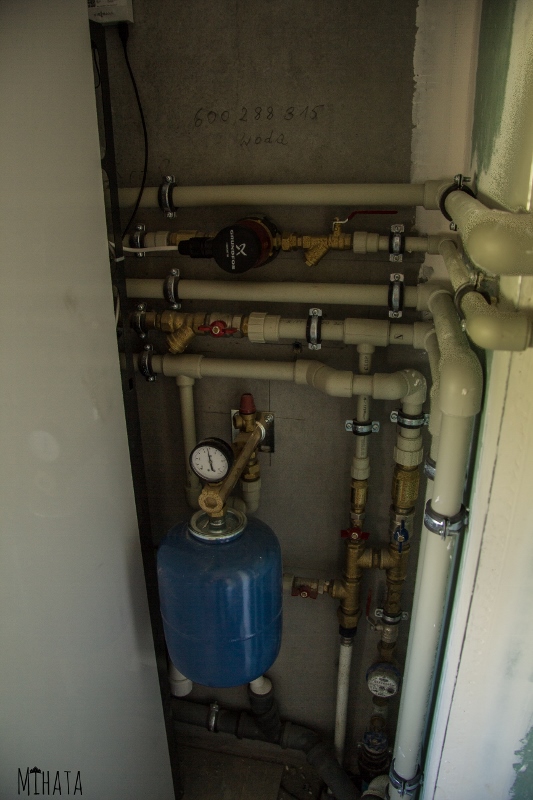

Kolejny etap to podłączenie uzbrojonych szafek rozdzielaczowych do kotła oraz montaż pompy cyrkulacji ciepłej wody, które służą głównie do błyskawicznego dostarczania ciepłej wody do kranów i pryszniców. Jeżeli po odkręceniu kranu, nie chcecie czekać dłuższej chwili na ciepłą wodę, ten element instalacji będzie bardzo pomocy. Niebieski zbiornik to naczynie wyrównawcze wody użytkowej. W większości nowych urządzeń tego typu jednym z elementów wyposażenia kotła jest zawór zwrotny. Gdyby go nie było, wzrost objętości wody podczas podgrzewania rozchodziłby się wstecznie do sieci, nie powodując zwiększenia ciśnienia. W przypadku urządzeń z montowanym zaworem zwrotnym będzie trzeba zamontować właśnie naczynie wyrównawcze (wzbiorcze).

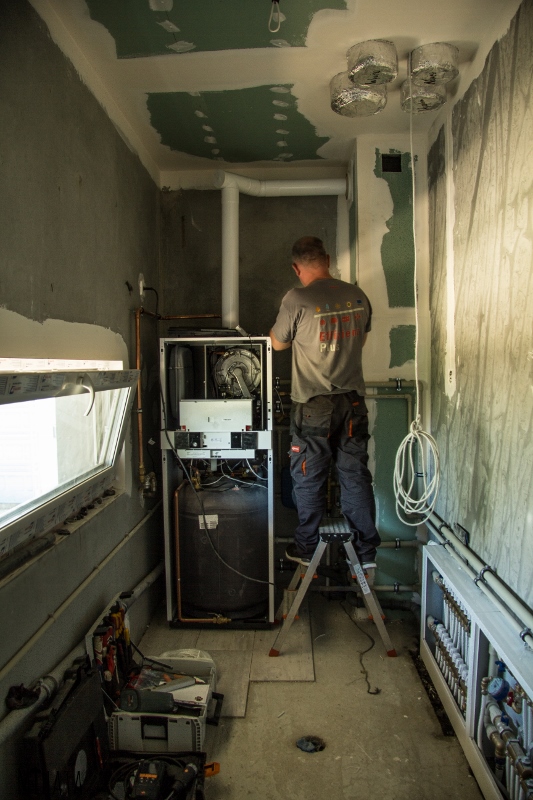

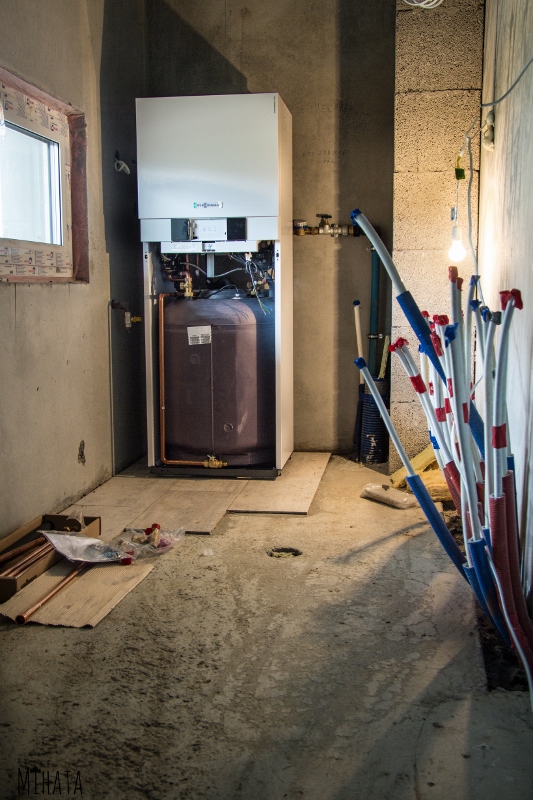

Czas na Pana Piotra, autoryzowanego serwisanta firmy Viessmann. To dzięki jego pracy mój kocioł został prawidłowo podłączony i uruchomiony i co najważniejsze działa 😉

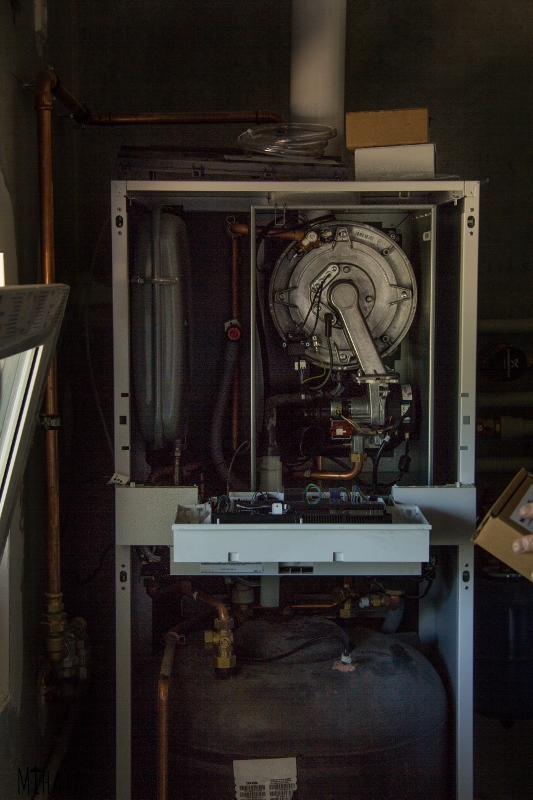

Okrągły element na górze kotła to wymiennik ciepła, na który producent daje 10 lat gwarancji. Warunkami uzyskania gwarancji jest: uruchomienie przez osobę posiadającą uprawnienia firmy Viessmann, rejestracja kotła przez klienta na stronie www.viessmannn-servis.pl/ViKlient, wykonanie corocznych przeglądów.

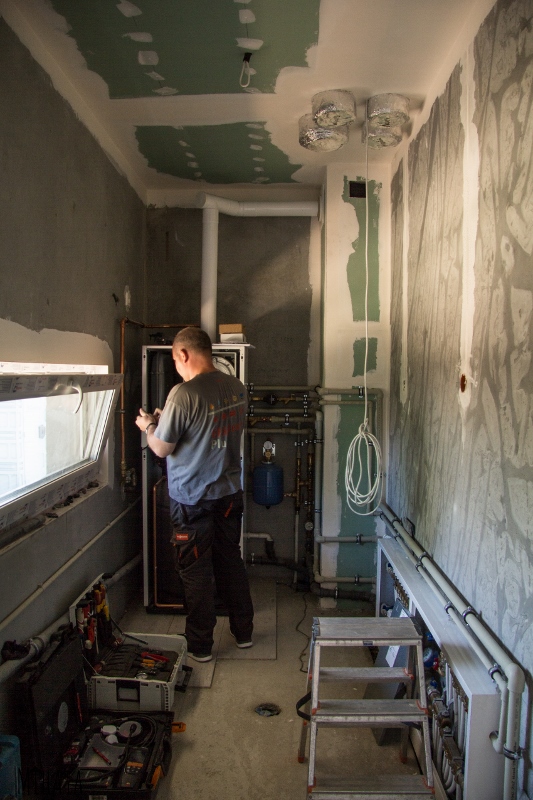

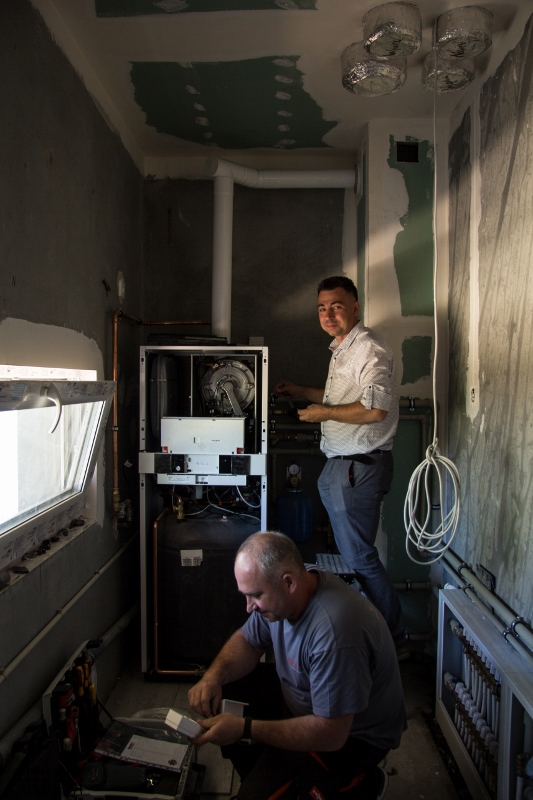

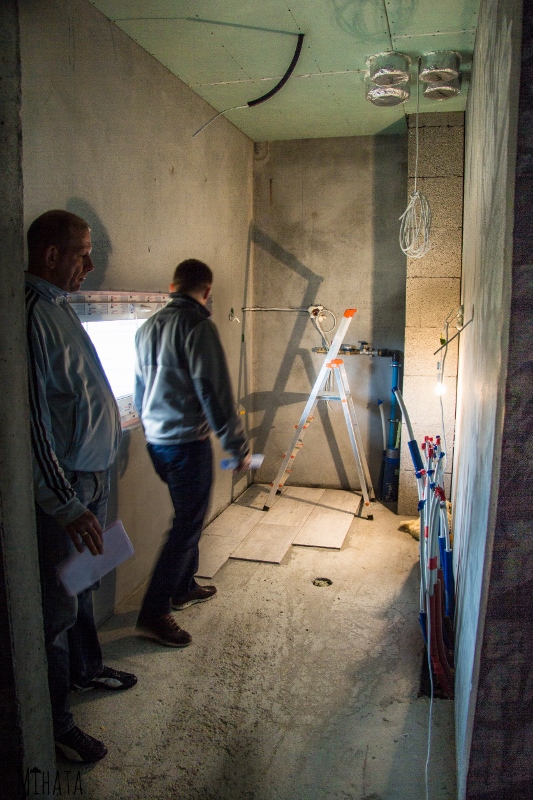

Ciąg dalszy przygotowań do odpalenia.

Ważne – w pomieszczeniu gdzie będzie zamontowany kocioł, musi być wykonana wentylacja grawitacyjna.

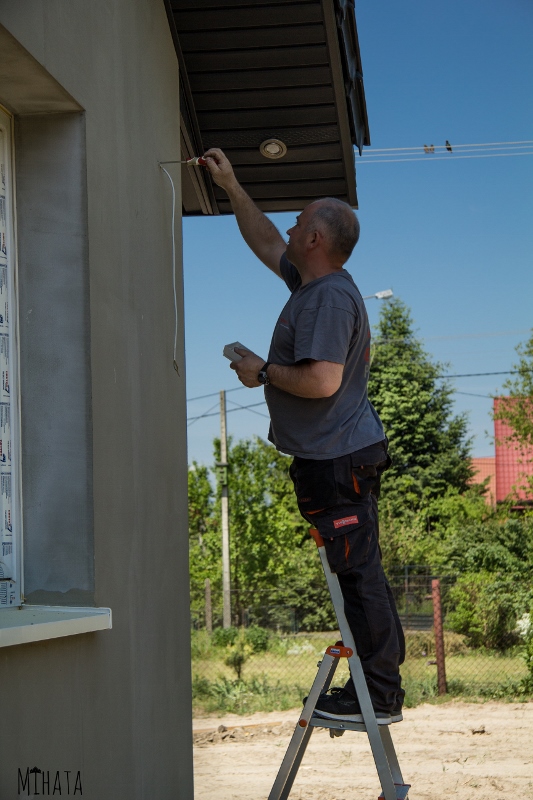

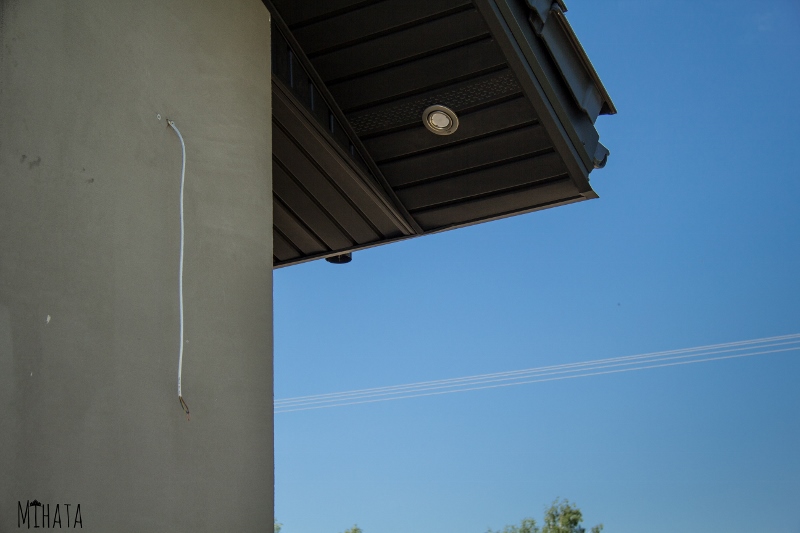

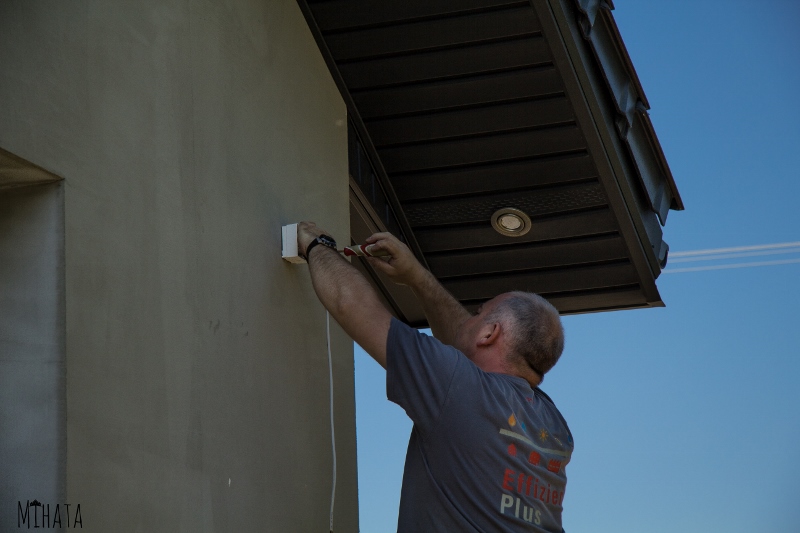

Jeszcze na etapie powstawania instalacji elektrycznej mój elektryk (Pan Tomek) wyprowadził kabel, do którego zostanie podłączony czujnik temperatury zewnętrznej.









Nawet sam szef zabrał się do pracy 🙂

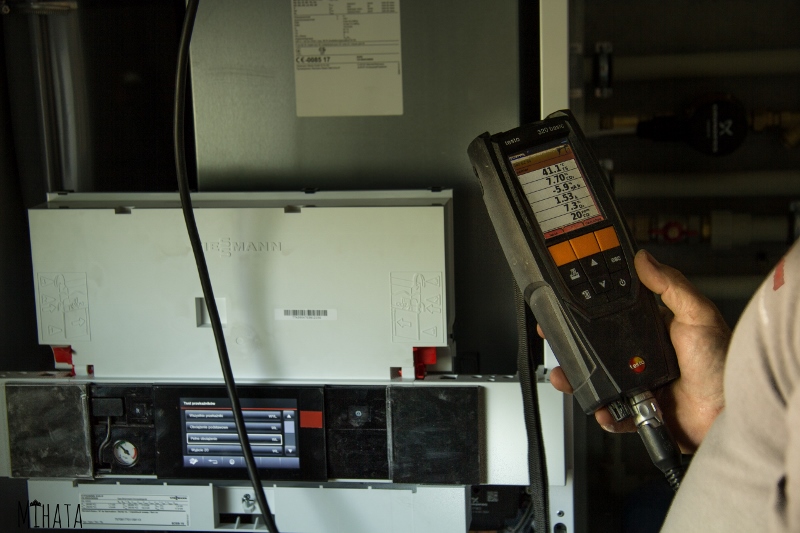

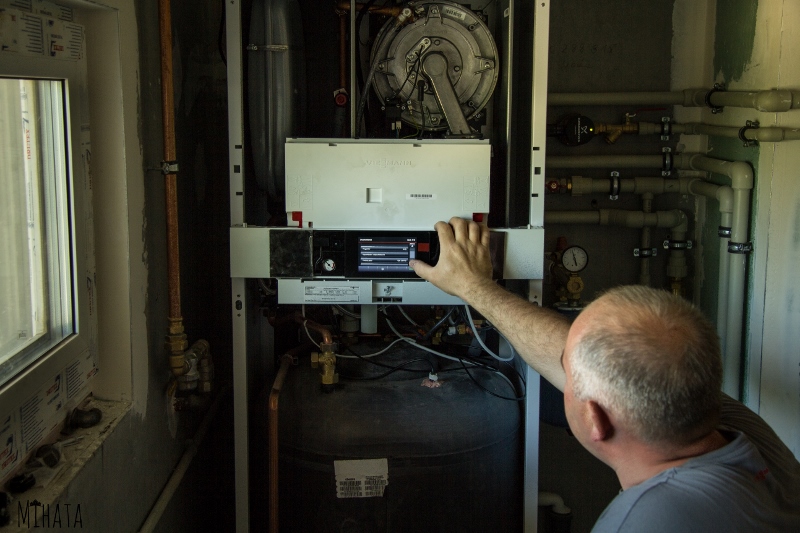

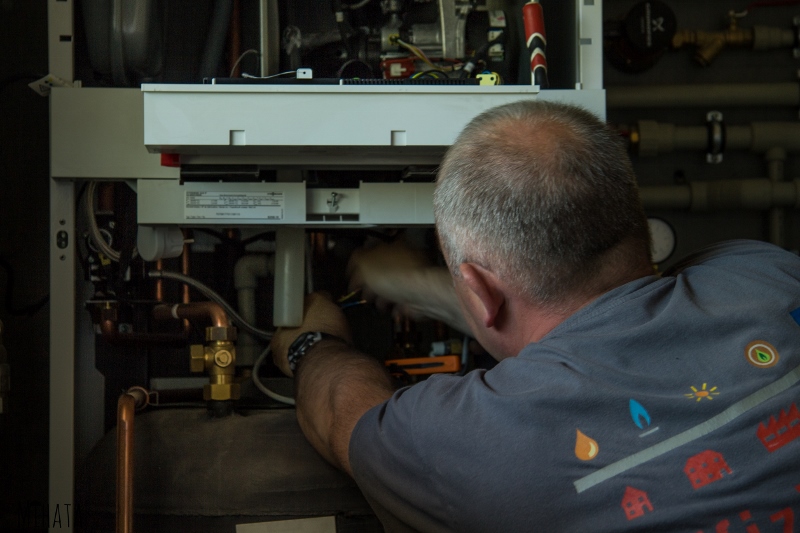

Pan Piotr po okablowaniu kotła i podłączeniu pompy cyrkulacyjnej do modułu (Vitoconnect), zabrał się za uruchamianie kotła i ustawianie poszczególnych funkcji. Przed pierwszym odpaleniem, kocioł został odpowietrzony. Po tej czynności został uruchomiony palnik oraz sprawdzona poprawność działania systemu spalania kotła – analiza spalin, sprawdzanie szczelności międzykominowej. Zanim jednak to wszystko się wydarzyło, Pan Piotr zadał mi kilkanaście pytać dotyczących moich oczekiwań i potrzeb względem centralnego ogrzewania czy zapotrzebowania na ciepłą wodę użytkową. Jest to ściśle powiązane z trybem naszego życia, chęcią oszczędności i optymalizacji całej instalacji grzewczej oraz energooszczędnej eksploatacji kotła. Urządzenie ma tyle funkcji, że minie chyba cały sezon, zanim nauczymy się wykorzystywać jego cały potencjał, ale w nowym domu możemy wszystko 😉

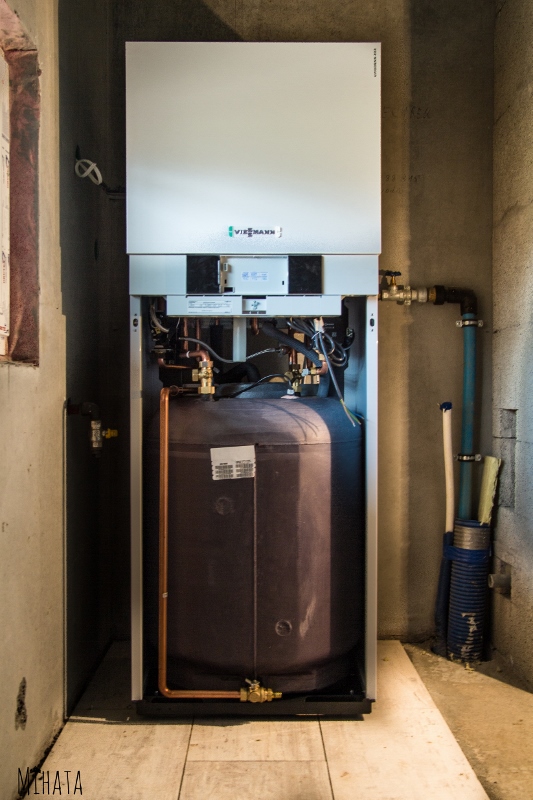

Gotowe 🙂 Kocioł został  prawidłowo podłączony i uruchomiony. Co za tym idzie, odpaliliśmy ogrzewanie podłogowe. Po pierwsze – żeby sprawdzić poprawność działania instalacji i samego kotła, po drugie – zanim zaczniemy kłaść płytki, płyta fundamentowa musi oddać ewentualną wilgoć nagromadzoną po sezonie zimowym.

Ostatnią czynnością jest wypełnienie i podpisanie przez uprawnionego serwisanta karty gwarancyjnej.
