Montaż kotła gazowego

 Instalacja gazowa okazala sie najbardziej czasochlonna ze wszystkich instalacji, jakie przypadly mi w udziale. Fizyczne przylaczenie domu do sieci to kwestia zaledwie kilku godzin pracy, jednak cala procedura przylaczeniowa rozpoczeta jeszcze w 2015 roku, a zakonczona dopiero w zeszla sobote to zmudna i dlugotrwala formalnosc. Na pewno dokladnie opisze cala droge, jaka trzeba przejsc, od zlozenia wniosku o wydanie warunkow technicznych, przez pozwolenia, projekt, po podpisanie umowy kompleksowej i podlaczenie licznika do naszej skrzynki gazowej. Pamietajcie, ze wedlug obowiazujacych przepisow przylacza gazowe wymagaja pozwolenia na budowe.

W jednym z ostatnich postow opisalam dokladnie rodzaj i model kotla gazowego, ktory wybralam do swojego domu. Poprosilam rowniez fachowca, Pana Michala Jozwiaka, doradce technicznego w salonie firmowym Viessmann Silver System, zajmujacego sie  na co dzien optymalizacja instalacji gazowej, czyli doborem odpowiedniego urzadzenia do potrzeb domu i jego mieszkancow, o wyjasnienie najistotniejszych kwestii dotyczacych wyboru i rodzajow kotlow gazowych. Wszystkie niezbedne informacje znajdziecie tutaj. W dzisiejszym poscie w rolach glownych wystapi oczywiscie kociol gazowy Vitodens 222f oraz dwaj niezbedni fachowcy – hydraulik wykonujacy cala instalacje centralnego ogrzewania i instalacje wod.-kan. oraz uprawniony serwisant Viessmann, ktorego zadaniem bedzie przygotowanie, konfiguracja i odpalenie kotla gazowego.

Wracajac na moment do ostatniego posta, prosiliscie o namiary na konfigurator systemu grzewczego. Na stronie Viessmann Silver System znajdziecie wszystkie potrzebne informacje. W zaledwie 4 krokach mozecie dobrac odpowiednie urzadzenie spelniajace Wasze wymagania wzgledem systemu grzewczego. Dowiecie sie rowniez, ile bedzie kosztowac i poznanie jego dane techniczne. Oprocz kotlow gazowych mozecie wprowadzic inne urzadzenia jak  pompy ciepla, kolektory sloneczne, kotly olejowe i na drewno. Uwzglednia rowniez dodatkowe instalacje i systemy, z ktorymi moga wspolpracowac. Konfigurator jest bardzo prosty w obsludze, wystarczy odpowiedziec na kilka pytan. Ponizej przykladowa konfiguracja.

1.Wprowadz dane dotyczace instalacji w Twoim domu

ze zbiornikiem warstwowym 100 litrow cena netto: na zapytanie ze zbiornikiem 130 litrow z wezownica cena netto: na zapytanie >  wyslij zapytanie ofertowe

Vitodens 222-F Kompaktowy stojacy kociol kondensacyjny z zabudowanym zbiornikiem c.w.u.: 2,6-26/29,3 kW zbiornik warstwowy c.w.u. 100 litrow (moc na c.w.u.: do 29,3 kW) lub zbiornik 130 litrow z wezownica grzewcza (moc na c.w.u: do 23,7 kW) kociol z palnikiem promiennikowym MatriX i systemem kontroli i optymalizacji spalania Lambda Pro Control z wymiennikiem Inox-Radial ze stali szlachetnej i 10-letnim okresem gwarancji regulator pogodowy Vitotronic 200 z duzym kolorowym wyswietlaczem dotykowym menadzer energii pozwala kontrolowac zuzycie gazu i energii elektrycznej, aktualna moc z jaka pracuje kociol i rozklad temperatury w zasobniku c.w.u. >  dane techniczne >  wiecej o Vitodens 222-F

Montaz szafek rozdzielaczowych do centralnego ogrzewania podlogowego i instalacji wodnych.





Pan Grzesiek w niebieskim uniformie 🙂





Wedlug statystyk nadal najczesciej stosowanym system rozprowadzania instalacji jest uklad trojnikowy, czyli jeden przewod zasila kilka punktow czerpalnych.



zrodlo: kan-therm.com



W moim przypadku zdecydowalismy sie na uklad rozdzielaczowy, ktory jest mniej awaryjny, a wszystkie punkty czerpalne zasilane sa z jednego rozdzielacza.



zrodlo: kan-therm.com

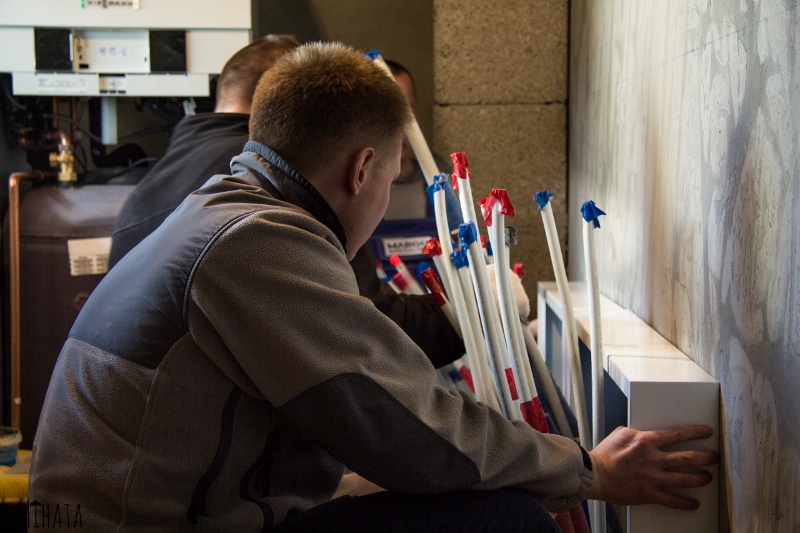

Uzbrajanie rozdzielaczy centralnego ogrzewania i cieplej wody uzytkowej, czyli montaz zaworow kulowych, odpowietrznikow i belek rozdzielaczowych do wyprowadzenia instalacji.





Pierwsza czesc szafki rozdzielczej gotowa. Jezeli chcecie zamontowac podlicznik (wodomierz ogrodowy), dzieki ktoremu bedzie mozna podlewac ogrod, placac tylko za wode, bez oplat za scieki to jest to odpowiedni czas. Dzieki niemu rozliczana ilosc odprowadzonych sciekow pomniejszona zostanie o ilosc wody zuzytej do podlewania ogrodu.









Gotowe 🙂 W ten sposob mam pelna kontrole nad kazdym obwodem grzewczym rozprowadzonym pod posadzka.

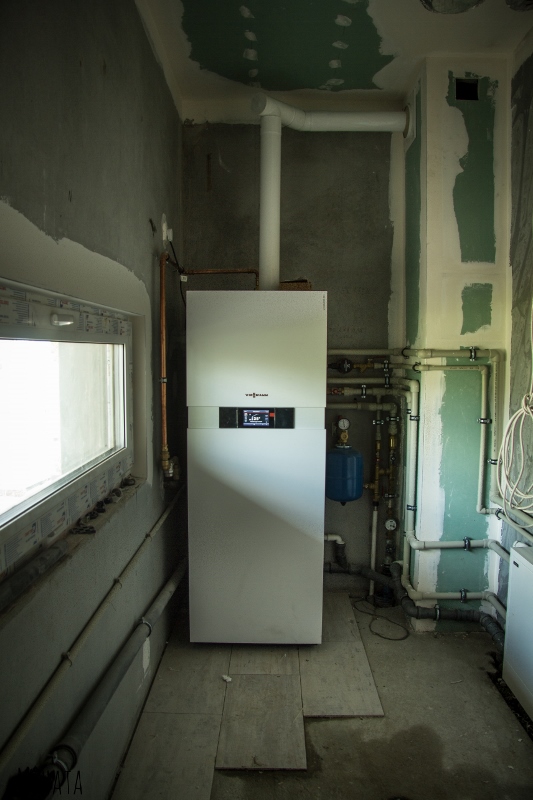

Kolejny etap to podlaczenie uzbrojonych szafek rozdzielaczowych do kotla oraz montaz pompy cyrkulacji cieplej wody, ktore sluza glownie do blyskawicznego dostarczania cieplej wody do kranow i prysznicow. Jezeli po odkreceniu kranu, nie chcecie czekac dluzszej chwili na ciepla wode, ten element instalacji bedzie bardzo pomocy. Niebieski zbiornik to naczynie wyrownawcze wody uzytkowej. W wiekszosci nowych urzadzen tego typu jednym z elementow wyposazenia kotla jest zawor zwrotny. Gdyby go nie bylo, wzrost objetosci wody podczas podgrzewania rozchodzilby sie wstecznie do sieci, nie powodujac zwiekszenia cisnienia. W przypadku urzadzen z montowanym zaworem zwrotnym bedzie trzeba zamontowac wlasnie naczynie wyrownawcze (wzbiorcze).





Czas na Pana Piotra, autoryzowanego serwisanta firmy Viessmann. To dzieki jego pracy moj kociol zostal prawidlowo podlaczony i uruchomiony i co najwazniejsze dziala 😉





Okragly element na gorze kotla to wymiennik ciepla, na ktory producent daje 10 lat gwarancji. Warunkami uzyskania gwarancji jest: uruchomienie przez osobe posiadajaca uprawnienia firmy Viessmann, rejestracja kotla przez klienta na stronie www.viessmannn-servis.pl/ViKlient, wykonanie corocznych przegladow.







Ciag dalszy przygotowan do odpalenia.

Wazne – w pomieszczeniu gdzie bedzie zamontowany kociol, musi byc wykonana wentylacja grawitacyjna.





Jeszcze na etapie powstawania instalacji elektrycznej moj elektryk (Pan Tomek) wyprowadzil kabel, do ktorego zostanie podlaczony czujnik temperatury zewnetrznej.









Nawet sam szef zabral sie do pracy 🙂







Pan Piotr po okablowaniu kotla i podlaczeniu pompy cyrkulacyjnej do modulu (Vitoconnect), zabral sie za uruchamianie kotla i ustawianie poszczegolnych funkcji. Przed pierwszym odpaleniem, kociol zostal odpowietrzony. Po tej czynnosci zostal uruchomiony palnik oraz sprawdzona poprawnosc dzialania systemu spalania kotla – analiza spalin, sprawdzanie szczelnosci miedzykominowej. Zanim jednak to wszystko sie wydarzylo, Pan Piotr zadal mi kilkanascie pytac dotyczacych moich oczekiwan i potrzeb wzgledem centralnego ogrzewania czy zapotrzebowania na ciepla wode uzytkowa. Jest to scisle powiazane z trybem naszego zycia, checia oszczednosci i optymalizacji calej instalacji grzewczej oraz energooszczednej eksploatacji kotla. Urzadzenie ma tyle funkcji, ze minie chyba caly sezon, zanim nauczymy sie wykorzystywac jego caly potencjal, ale w nowym domu mozemy wszystko 😉

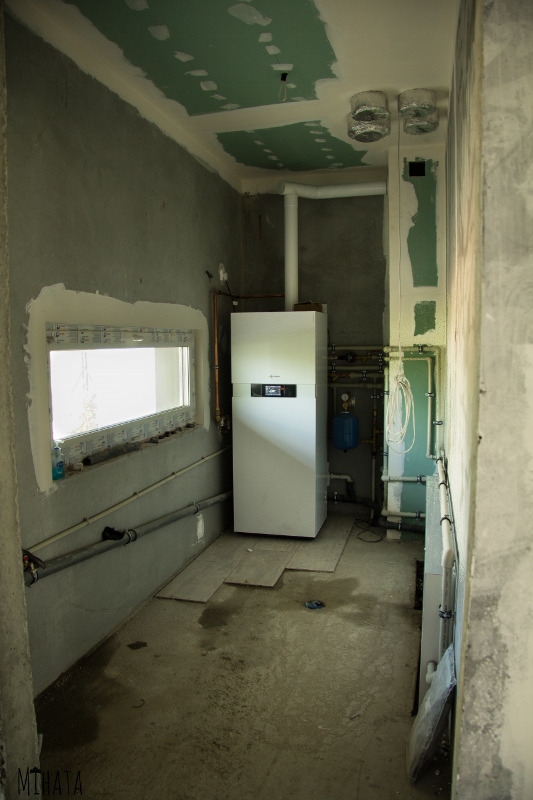

Gotowe 🙂 Kociol zostal  prawidlowo podlaczony i uruchomiony. Co za tym idzie, odpalilismy ogrzewanie podlogowe. Po pierwsze – zeby sprawdzic poprawnosc dzialania instalacji i samego kotla, po drugie – zanim zaczniemy klasc plytki, plyta fundamentowa musi oddac ewentualna wilgoc nagromadzona po sezonie zimowym.

Ostatnia czynnoscia jest wypelnienie i podpisanie przez uprawnionego serwisanta karty gwarancyjnej.
